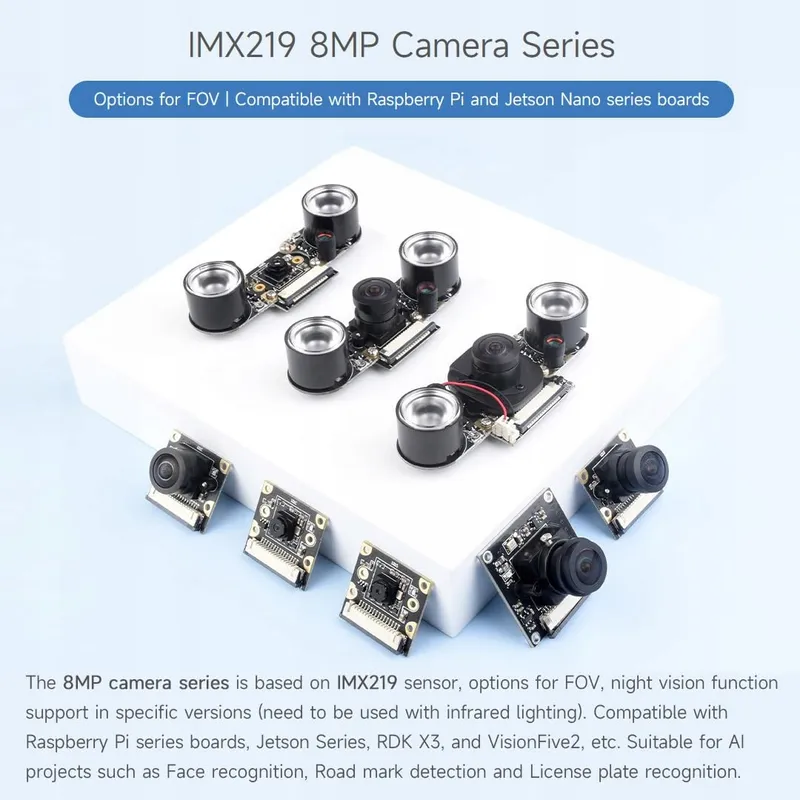

WAVESHARE IMX219-160IR is een cameramodule met een geïntegreerde IMX219-sensor met een resolutie van 8 megapixel, ontworpen voor gebruik met de Jetson Nano Developer Kit en Compute Module 3/3+. Deze camerasensor voor AI-projecten biedt een brede kijkhoek van 160° en ondersteunt nachtzicht bij aansluiting van infraroodleds. Ideaal voor het bouwen van eigen systemen voor gezichtsherkenning, kentekenherkenning of detectie van verkeersborden.

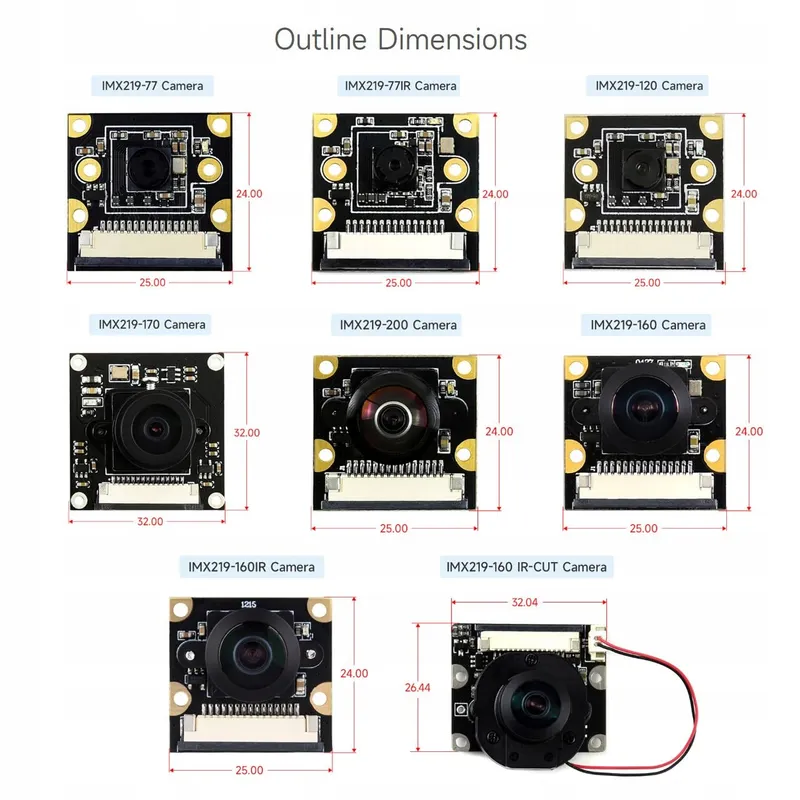

Het hart van de module is de IMX219-sensor met een resolutie van 8 megapixel, die beelden vastlegt met een resolutie van 3280 × 2464 pixels. De cameramodule zelf is slechts 25 × 24 mm groot, waardoor deze eenvoudig kan worden geïntegreerd in compacte behuizingen voor projecten op basis van singleboardcomputers.
De lens heeft een sensorformaat van 1/4 inch, een diafragma van F2,35 en een brandpuntsafstand van 3,15 mm. Dit levert een diagonale kijkhoek op van maar liefst 160°, met een vervorming van minder dan 14,3%. Dankzij deze brede kijkhoek kan een groot gebied in beeld worden gebracht zonder extra lenzen.

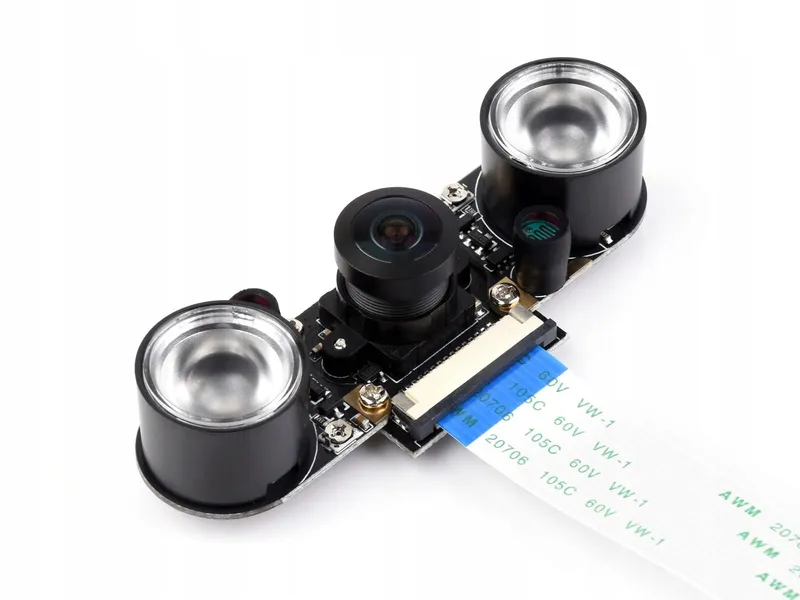

De module ondersteunt nachtzicht na aansluiting van externe infraroodleds (IR) en/of een extra lamp. De printplaat heeft een voedingsuitgang van 3,3V, waarmee zulke leds rechtstreeks van stroom kunnen worden voorzien zonder extra voedingsbron.
De camera heeft 4 montagegaten, waarmee deze eenvoudig in een zelfontworpen behuizing kan worden bevestigd. In combinatie met de AI-computer Jetson Nano is de module geschikt voor projecten zoals gezichtsherkenning, detectie van verkeersborden en kentekenherkenning.

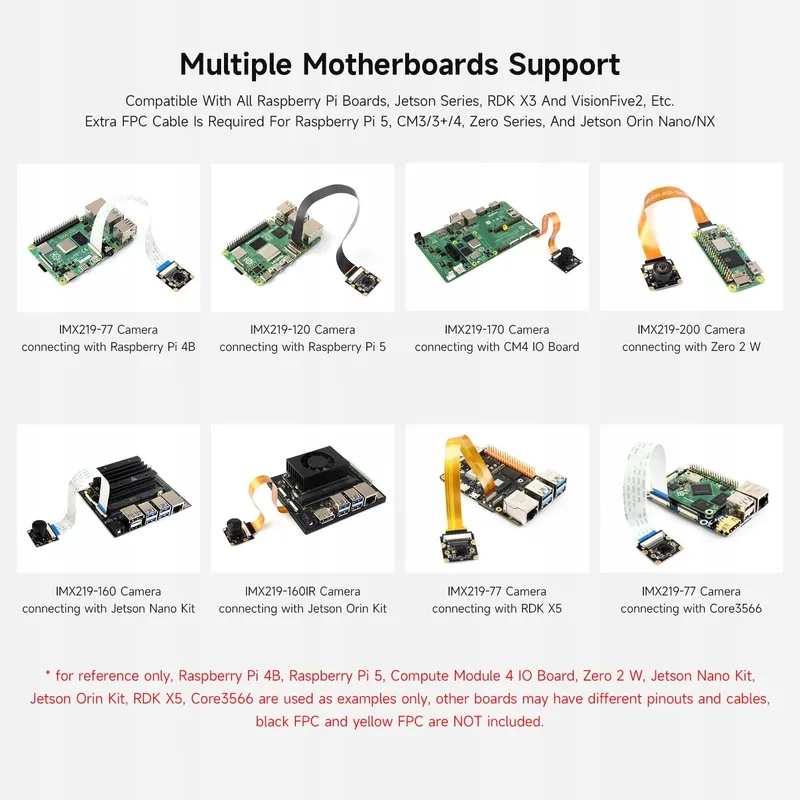

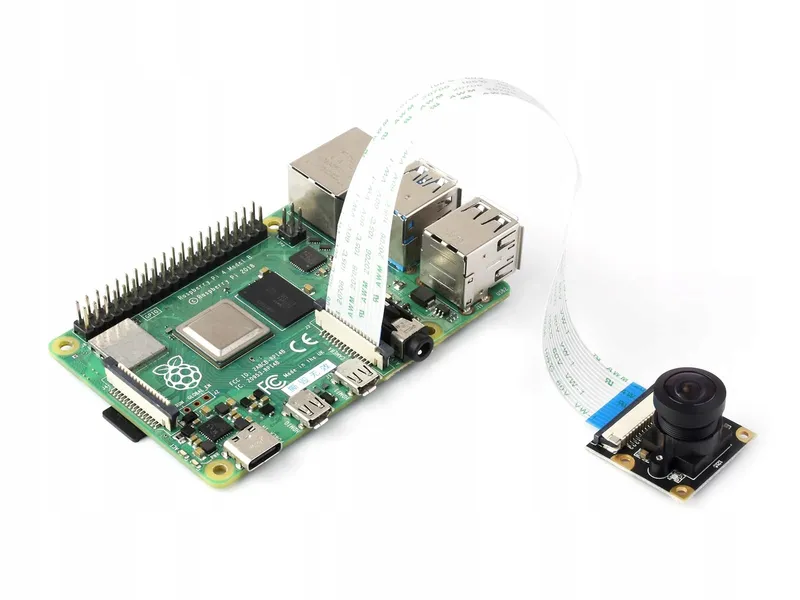

De module is volledig compatibel met de Jetson Nano Developer Kit en Jetson Nano Compute Module 3 en 3+. Aansluiting op de CSI-camera-aansluiting van het carrierboard is vereist. De module werkt niet als zelfstandig apparaat of als IP-netwerkcamera; het is een elektronisch onderdeel dat bedoeld is voor integratie met een singleboardcomputer.

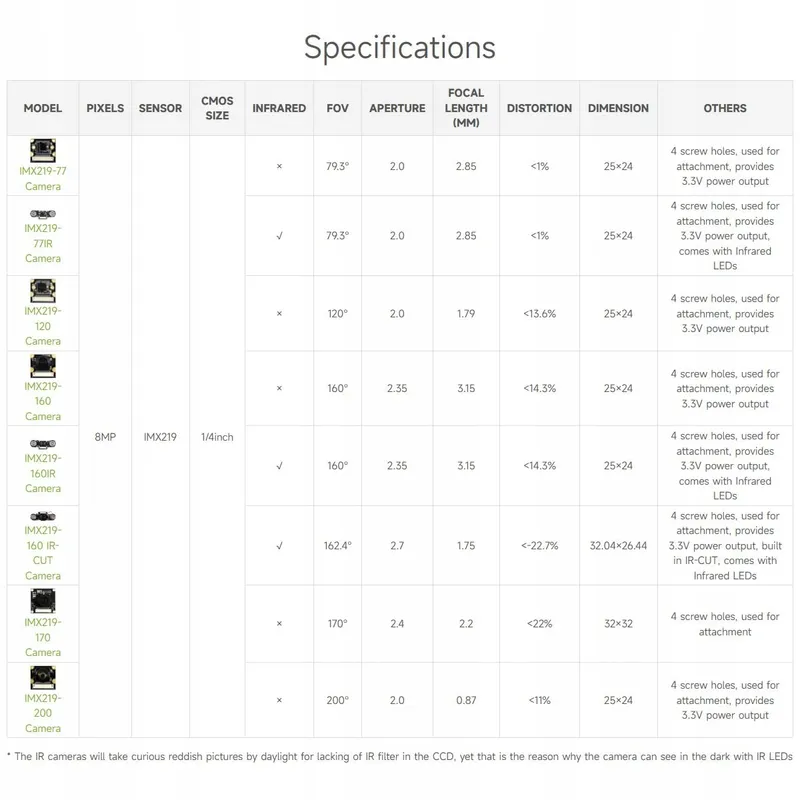

| Fabrikant | Waveshare |
|---|---|
| Model | IMX219-160IR Camera |
| Sensor | Sony IMX219 |
| Resolutie | 8 MP (3280 × 2464 px) |
| Sensorformaat | 1/4 inch |
| Diafragma | F2,35 |
| Brandpuntsafstand | 3,15 mm |
| Kijkhoek (diagonaal) | 160° |
| Vervorming | <14,3% |
| Voedingsuitgang | 3,3V (voor IR-leds/extra verlichting) |
| Compatibiliteit | Jetson Nano Developer Kit, Compute Module 3/3+ |
| Afmetingen van de printplaat | 25 × 24 mm |
| Benodigde batterijen | Nee |
| Gewicht | 10 g |
| Gewicht met verpakking | 20 g |
| Afmetingen van de verpakking (b × h × l) | 5 × 11 × 2,2 cm |
De cameramodule bevat gevoelige elektronica. Koppel de basisprint los van de voeding voordat u de module aansluit en wees alert op elektrostatische ontlading. Reinig de lens uitsluitend met een droge, zachte doek voor optiek en oefen geen druk uit op de sensor zelf.
Nee, de module moet via de CSI-aansluiting worden aangesloten op een Jetson Nano Developer Kit of Compute Module 3/3+. Het is een onderdeel voor integratie met een singleboardcomputer en geen zelfstandige netwerkcamera.
De camera gebruikt een IMX219-sensor met een resolutie van 8 megapixel, die beelden vastlegt met 3280 × 2464 pixels.
Ja, na aansluiting van externe infraroodleds op de ingebouwde voedingsuitgang van 3,3V ondersteunt de module nachtzicht.
De lens biedt een diagonale kijkhoek van 160°, met een vervorming van minder dan 14,3%. Dat is een brede kijkhoek die geschikt is om grotere gebieden te bewaken.
In combinatie met Jetson Nano is de module onder meer geschikt voor projecten voor gezichtsherkenning, kentekenherkenning en detectie van verkeersborden.
De printplaat heeft 4 montagegaten waarmee u de camera stevig in een zelfontworpen behuizing kunt bevestigen.
Nee, de camera krijgt rechtstreeks via de CSI-aansluiting stroom van de Jetson Nano-printplaat en heeft geen aparte batterijen nodig.
